Produktbeschreibung

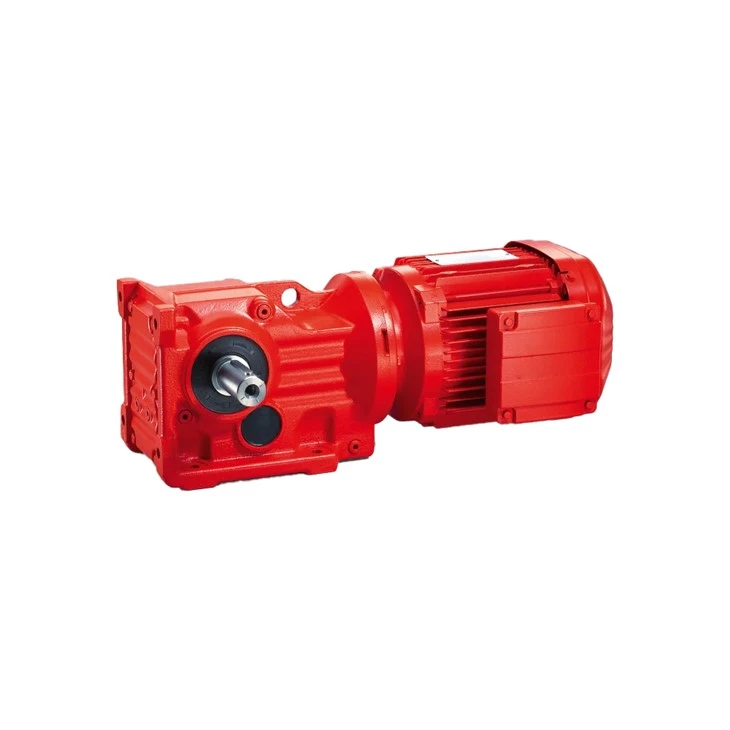

DerNähen KA77-DRN100L4ist eine leistungsstarke, rechtwinklige Antriebslösung-, die für anspruchsvolle Industrieumgebungen entwickelt wurde, die ein hohes Drehmoment bei kompakter Stellfläche erfordern. Unterstützt von a3,0 kW (4,0 PS) DRN100L4 IE3 Premium-EffizienzmotorDiese Einheit bietet die ideale mechanische Kraft für mittlere bis schwere Fördersysteme und Verarbeitungsmaschinen.
Als engagierterHohlwelle (KA-Serie)Der KA77 ermöglicht die direkte Integration auf die Antriebswelle der Maschine und eliminiert so effektiv die mit Kupplungen und externen Adaptern verbundenen Kosten. Mit einem enormen Drehmoment von1.550 Nm-fast doppelt so viel wie der KA67-Der KA77 ist die erste Wahl für Einrichtungen, die ihre Ladekapazität erhöhen und gleichzeitig hohe Energieeffizienzstandards einhalten möchten.
Technische Spezifikationen
| Parameter | Leistungsdetails |
| Eingangsleistung | 3,0 kW / 4,0 PS |
| Energieeffizienz | IE3 (Premium-Effizienz) |
| Nennausgangsdrehmoment | 1.550 Nm |
| Standard-Hohlwellen-Ø | 50 mm |
| Motorgeschwindigkeit (50 Hz) | 1455 U/min |
| Getriebeeffizienz | >90 % (Verschleiß-frei) |
| Gehäusematerial | Hoch-festes GG20-Gusseisen |
| Schutzklasse | IP55-Standard (IP66 verfügbar) |
Wichtige Produktvorteile
- Haltbarkeit in Industriequalität:Der KA77 verfügt über ein verstärktes Getriebegehäuse und übergroße Innenlager, um hohen Radiallasten und häufigen Stoßeinwirkungen standzuhalten.
- IE3 Green Drive:Ausgestattet mit dem Motor der DRN-Serie, der die Einhaltung globaler Energievorschriften gewährleistet und die langfristigen Stromkosten senkt.
- Platzsparende Hohlwelle:Die direkte Wellenmontage reduziert die Gesamtlänge des Antriebsstrangs und eignet sich daher perfekt für Förderbandanwendungen mit Seitenantrieb.
- Geringer Wartungsaufwand:Die spiralförmige-Kegelgeometrie sorgt für eine nahezu reibungsfreie-Kraftübertragung und erfordert nur routinemäßige Ölwechsel.
- Modulare Vielseitigkeit:Kompatibel mit verschiedenen SEW-Encodern, Bremsen und Diagnosesensoren für die Smart-Factory-Integration.
Präzisionsbremssysteme
Um die Sicherheit und Kontrolle des KA77 zu erhöhen, kann er mit der hohen -Leistung von SEW kombiniert werdenBremsen der BE-Serie:
- BE5 Bremse:Bietet präzise Bremskraft für vertikale Hebevorgänge und die Indexierung schwerer Förderbänder.
- Manuelle Freigabe:Ermöglicht eine sichere manuelle Bewegung bei Stromausfällen oder Wartungsarbeiten.
- Funktionale Sicherheit:Erhältlich mit sicherheitsbewerteten Bremsoptionen für die Zusammenarbeit von Mensch und Maschine.
Verwandte Modelle und Drehmomentvergleich
| Modellgröße | Maximales Drehmoment (Nm) | Hohlwellen-Ø (mm) | Tragfähigkeit |
| KA57 | 600 | 35/40 | Mittlere Belastung |
| KA67 | 820 | 40/45 | Mittel-Schwer |
| KA77 (Aktuell) | 1,550 | 50 | Robust |
| KA87 | 2,700 | 60 | Schwere Pflicht |
Zielbranchen
- Palettierung & Logistik:Hochleistungskettenförderer und Palettenhubstationen mit hoher Kapazität.
- Lebensmittelverarbeitung:Industriemischer-, Knetmaschinen und Abfülllinien.
- Baustoffe:Schneckenförderer für den Zement-, Sand- und Zuschlagstofftransport.
- Bergbau und Zuschlagstoffe:Zuführgeräte und Förderbänder, die ein hohes -Anlaufdrehmoment erfordern.
FAQ
F: Kann der KA77 überhängende Lasten bewältigen?
A: Ja. Der KA77 ist mit robusten Lagern speziell zur Aufnahme radialer Kräfte ausgestattet. Wir empfehlen jedoch, Ihre spezifischen „Fr“-Werte (Radialkraft) anhand unseres technischen Handbuchs für Hochspannungsriemenantriebe zu überprüfen.
F: Ist das TorqLOC®-System für dieses Modell verfügbar?
A: Absolut. Wir empfehlen dringend die TorqLOC®-Hohlwellenverbindung ohne Passfeder für den KA77, um Passungsrost zu verhindern und den Ausbau nach Jahren des Betriebs zu vereinfachen.
F: Welchen Vorteil bietet der IE3-Motor für einen 3,0-kW-Antrieb?
A: Über die Einhaltung gesetzlicher Vorschriften hinaus erzeugt der IE3-DRN-Motor weniger Wärme als ältere IE1/IE2-Modelle, was die Lebensdauer des Getriebeöls und der internen Dichtungen verlängert.
